Démarreur |
|
3/6 |
|
Retour: |
|
Démontage |
|
Au vu du nombre de références différentes , certains éléments diffères. Cependant, la procédure de démontage reste la même.
|
|
· Déconnectez le cable de la cosse “alimentation du moteur”.

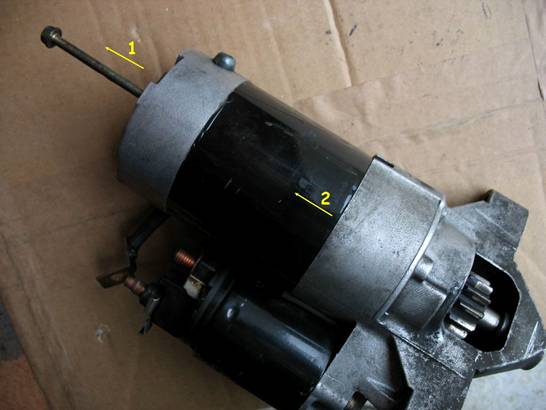

· Dévissez les deux tiges filetées d’assemblage.
· Séparez le corps du démarreur de la tête.
==> Sur certains modèles, en bout d’arbre, se trouve une bille. |
|

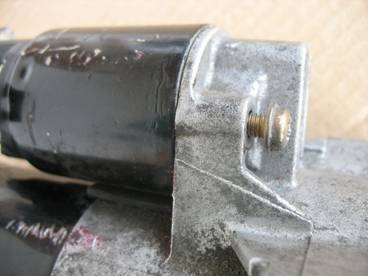

Voici une vue d’un modèle de réducteur, avec son joint d’étanchéité.
|
|

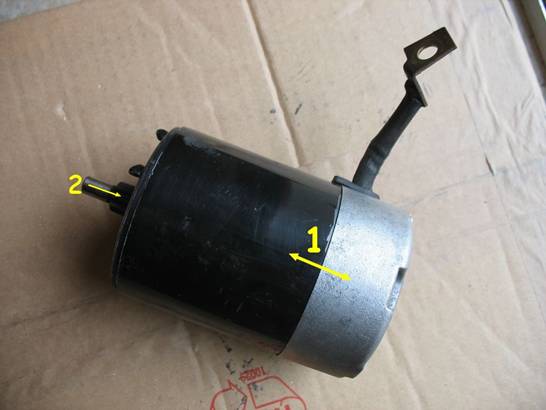

Pour séparer le reste du corps, sur ce modèle, tirez sur la partie arrière. Le rotor, sous l’effet des aimants du stator, va rester en place. Il suffit de pousser sur l’axe, pour le faire sortir.
Sur d’autres modèles, le rotor sortira en même temps que le flasque arrière. Pour le démonter, il faut retirer un bouchon en plastique, à l’aide d’un petit tournevis. Apparait un circlips à retirer. Attention il peut y avoir des petites rondelles, repérez bien leurs positions pour le remontage. Tirez ensuite sur le rotor pour le séparer. |
|

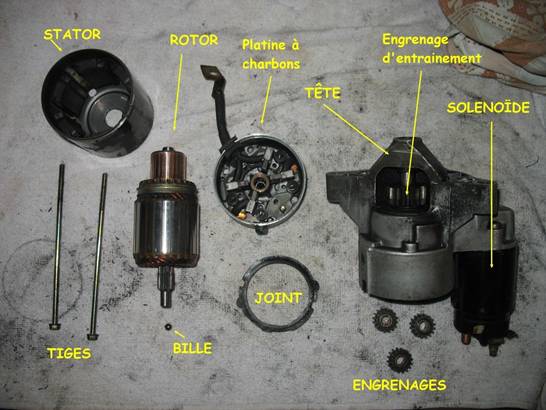

Voici ce que l’on obtient. |
|
Dépose du solénoïde: |
